Konstrukcijų sprendimai
Patikrinti sienų, perdangų ir stogų sprendimai su kanapių pluošto izoliacija – su U vertėmis, klimato poveikiu ir fazės poslinkiu.
Konstrukcijas galima statyti statybvietėje arba užsakyti kaip surenkamus elementus. Rodikliai – Ekolution AB skaičiavimai; kiekvienam projektui sprendimą reikia suderinti su projektuotoju pagal Lietuvos statybos reglamentus.
U – šilumos perdavimo koeficientas, W/(m²·K) · GWP – klimato poveikis, kg CO₂ ekv./m² · Fazės poslinkis – per kiek valandų šilumos banga praeina pro konstrukciją (didesnis – geriau vasarą).
Išorinės sienos – gyvenamieji namai
Išorinė siena – pagrindinis barjeras nuo išorės poveikio. Kanapių izoliacija suteikia aukštą energinį efektyvumą, kaupia CO₂ ir padeda palaikyti sveiką patalpų orą bei drėgmę.

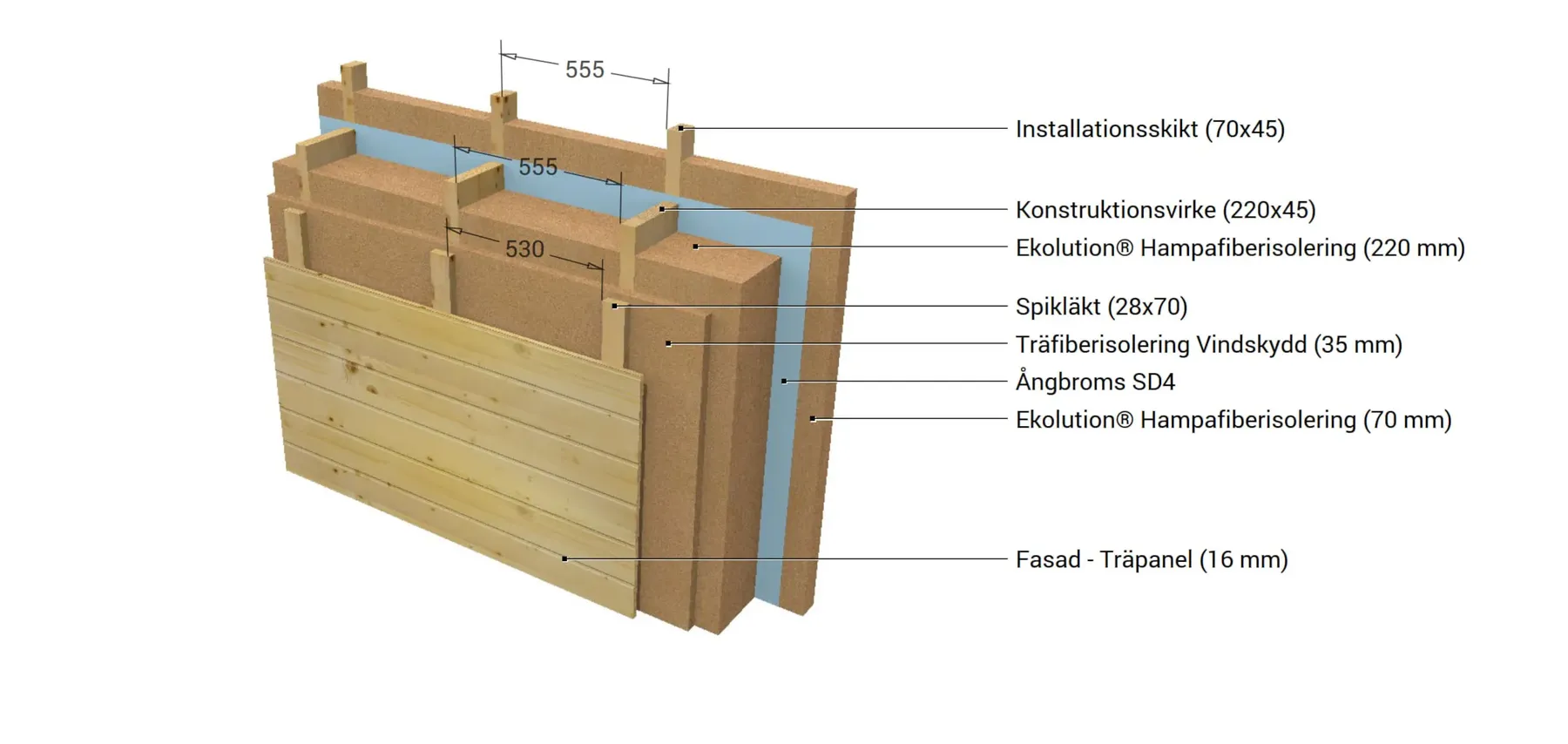

Ventiliuojamas medinis fasadas, biologinė izoliacija
- Instaliacinis sluoksnis 70×45 su Ekolution® izoliacija 70 mm
- Garų stabdymo plėvelė SD4
- Konstrukcinė mediena 220×45 su Ekolution® izoliacija 220 mm
- Medžio plaušo vėjo izoliacinė plokštė 35 mm
- Tvirtinimo grebėstai 28×70
- Fasadas – medinės dailylentės 16 mm

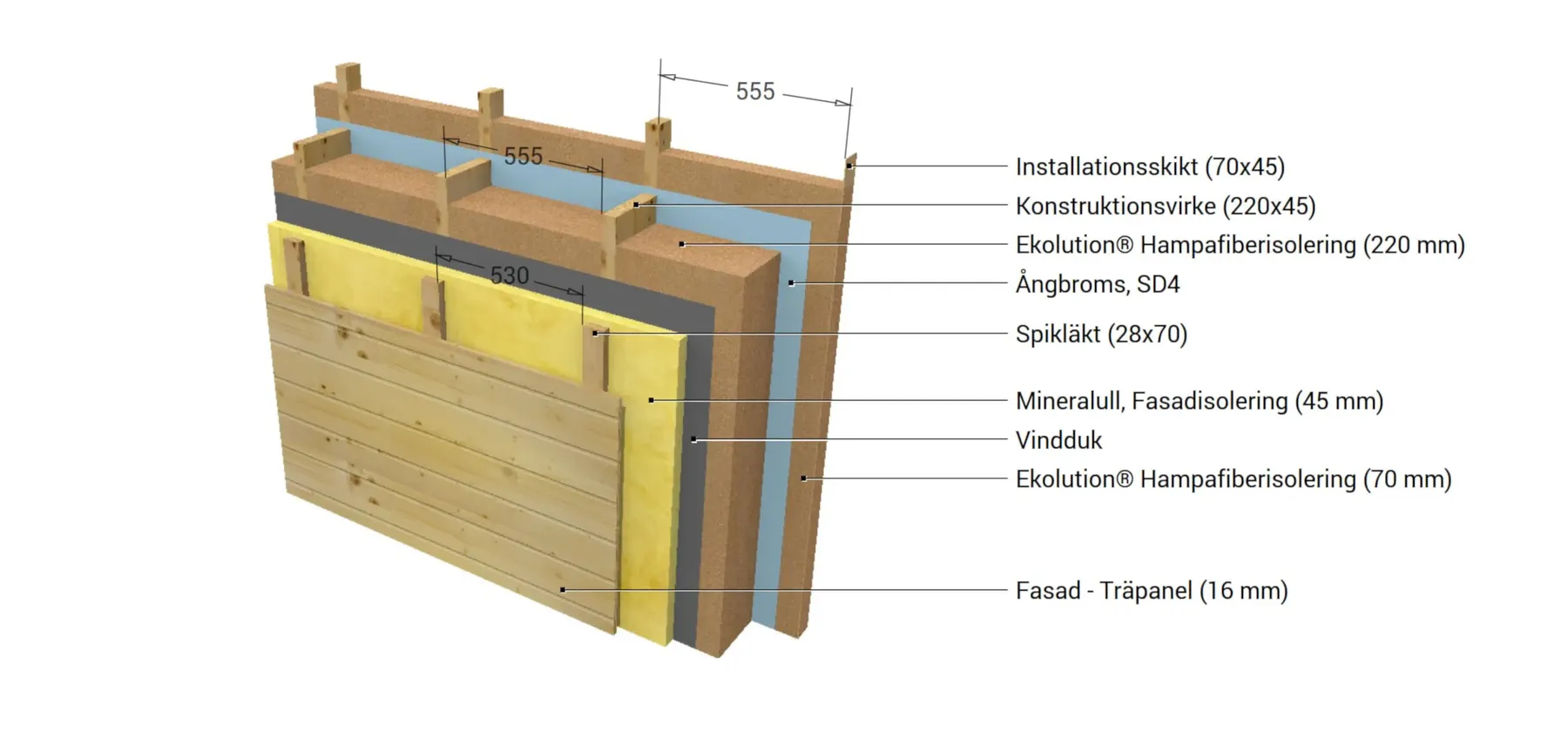

Ventiliuojamas medinis fasadas, mineralinė vata + biologinė izoliacija
- Instaliacinis sluoksnis 70×45 su Ekolution® izoliacija 70 mm
- Garų stabdymo plėvelė SD4
- Konstrukcinė mediena 220×45 su Ekolution® izoliacija 220 mm
- Fasadinė mineralinė vata 45 mm
- Vėjo izoliacinė plėvelė
- Tvirtinimo grebėstai 28×70
- Fasadas – medinės dailylentės 16 mm

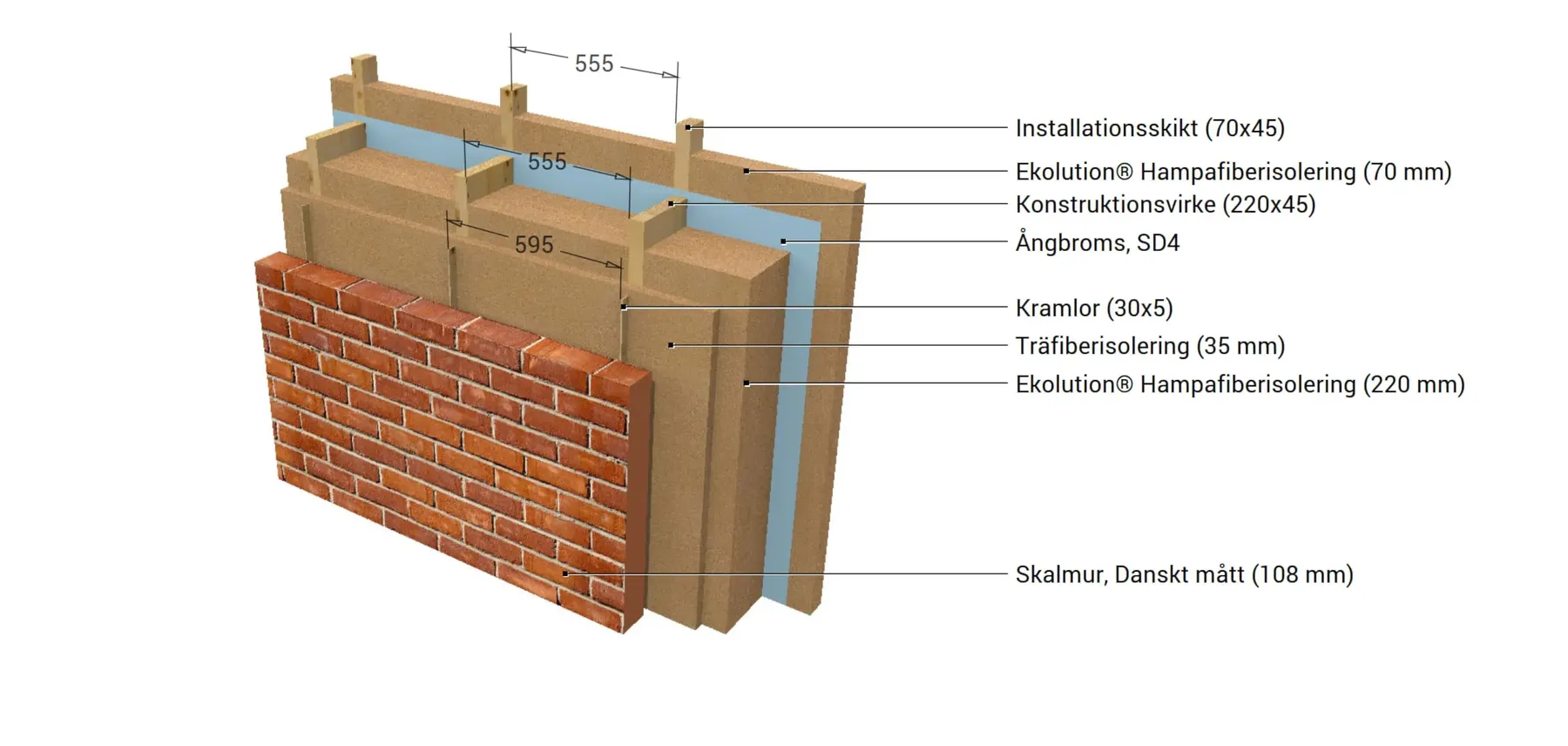

Ventiliuojama siena su apdailos mūru, biologinė izoliacija
- Instaliacinis sluoksnis 70×45 su Ekolution® izoliacija 70 mm
- Garų stabdymo plėvelė SD4
- Konstrukcinė mediena 220×45 su Ekolution® izoliacija 220 mm
- Medžio plaušo izoliacija 35 mm
- Mūro ryšiai 30×5
- Apdailos mūras (danų formato plytos) 108 mm

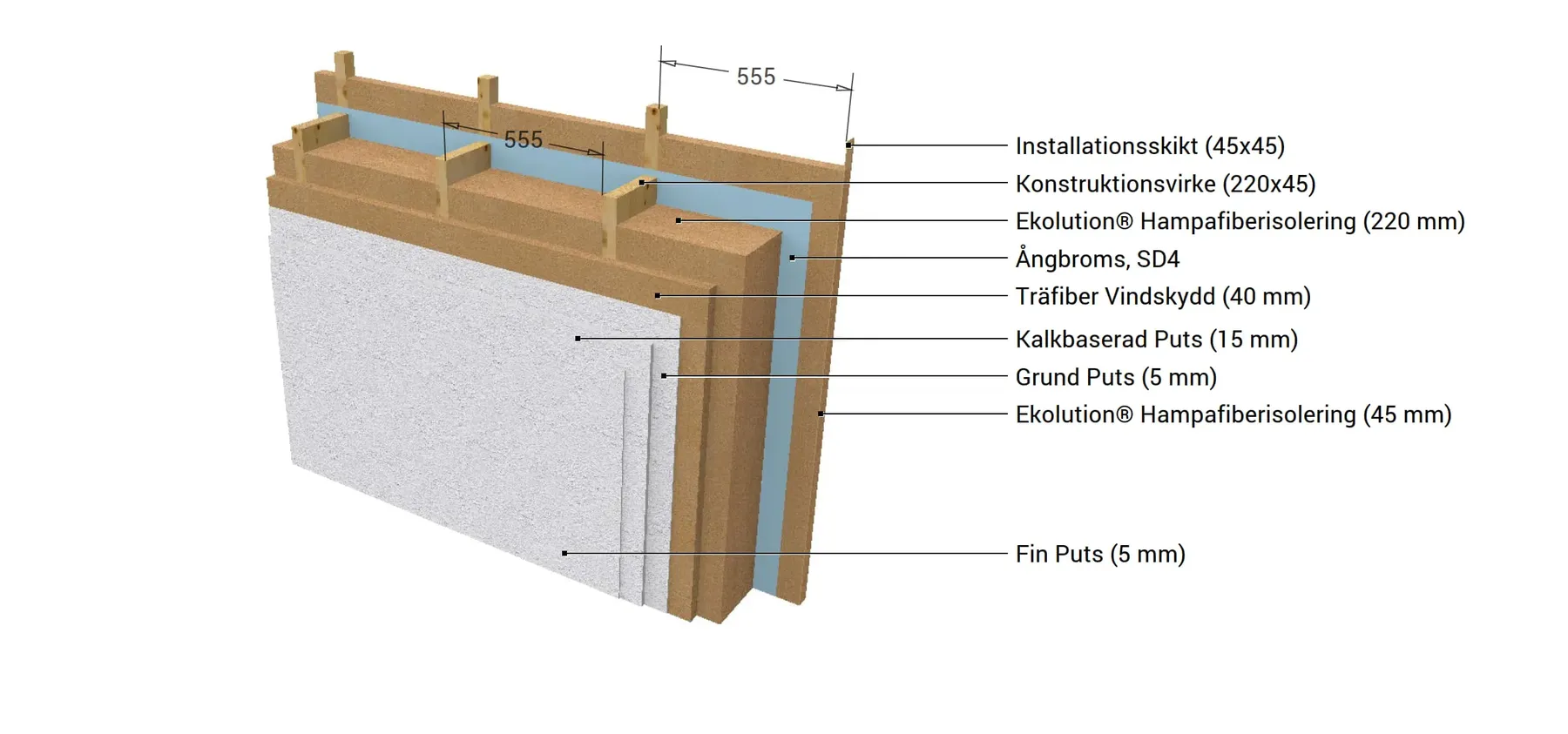

Neventiliuojama tinkuota siena, biologinė izoliacija
- Instaliacinis sluoksnis 45×45 su Ekolution® izoliacija 45 mm
- Garų stabdymo plėvelė SD4
- Konstrukcinė mediena 220×45 su Ekolution® izoliacija 220 mm
- Medžio plaušo vėjo izoliacinė plokštė 40 mm
- Kalkinis tinkas 15 mm, gruntinis tinkas 5 mm
- Apdailinis tinkas 5 mm
Butus skiriančios sienos
Kanapių izoliacija efektyviai sugeria garsą, todėl tinka pertvaroms ir butus skiriančioms sienoms, kur svarbi garso izoliacija ir priešgaisrinė sauga.

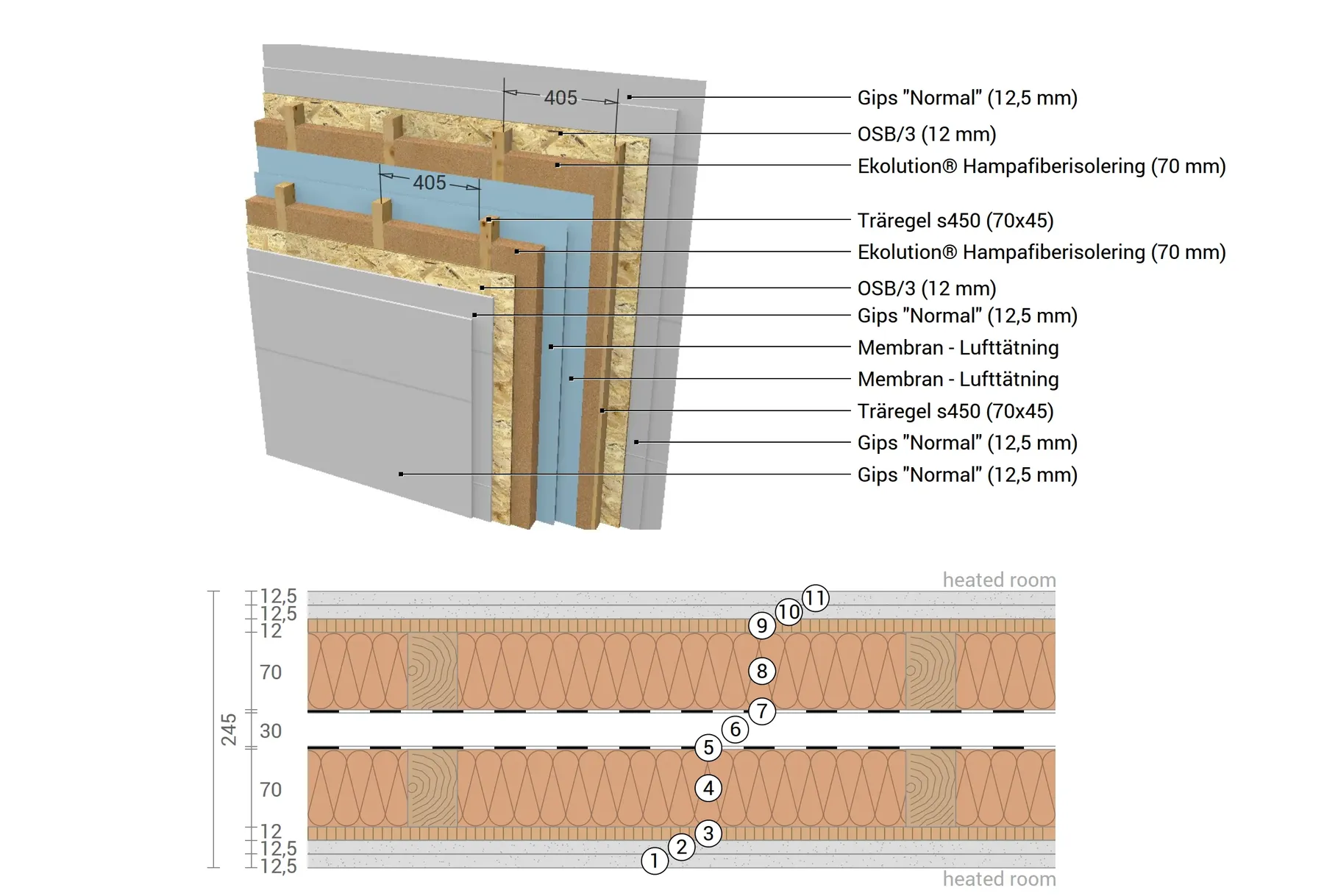

Butus skirianti siena, reglai 45×70
- Gipso plokštės „Normal“ 12,5 mm (iš abiejų pusių)
- OSB/3 plokštės 12 mm
- Du atskiri mediniai karkasai, reglai s450 (70×45)
- Abiejuose karkasuose – Ekolution® izoliacija 70 mm
- Oro sandarinimo membrana
Variantas IV08 su 45×95 reglais: GWP −27 kg CO₂ ekv./m².
Tarpaukštinės perdangos

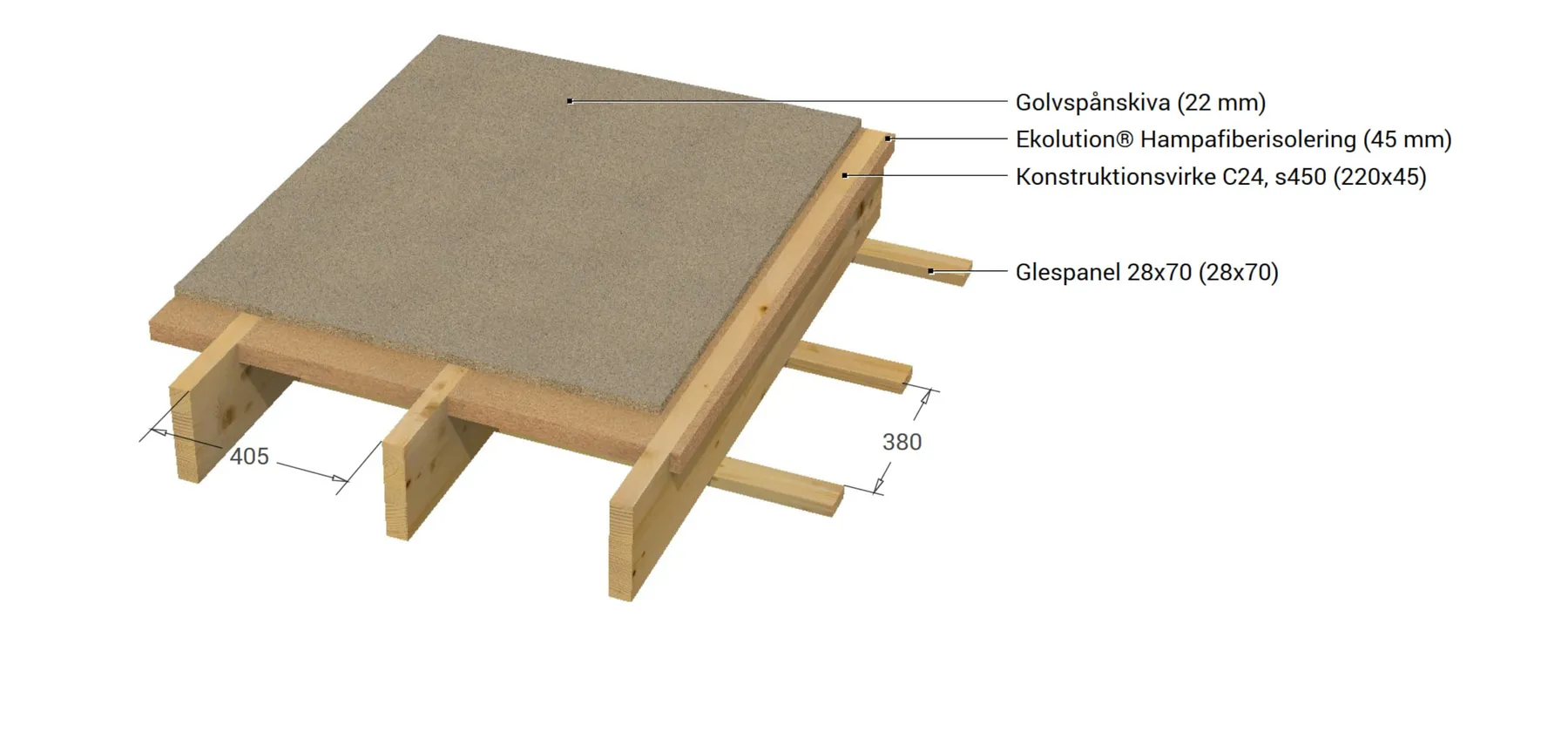

Gyvenamojo namo tarpaukštinė perdanga, su garso izoliacija
- Grindų drožlių plokštė 22 mm
- Ekolution® izoliacija 45 mm
- Konstrukcinė mediena C24, s450 (220×45)
- Lubų grebėstai 28×70
Variantas BJL02 – terasos perdanga (gyvenamiesiems ir biurų pastatams): GWP −26 kg CO₂ ekv./m².
Stogai ir palėpės
Sprendimai gyvenamiesiems, daugiabučiams ir komerciniams pastatams – ventiliuojami ir neventiliuojami šilti stogai bei šalti stogai su palėpe.

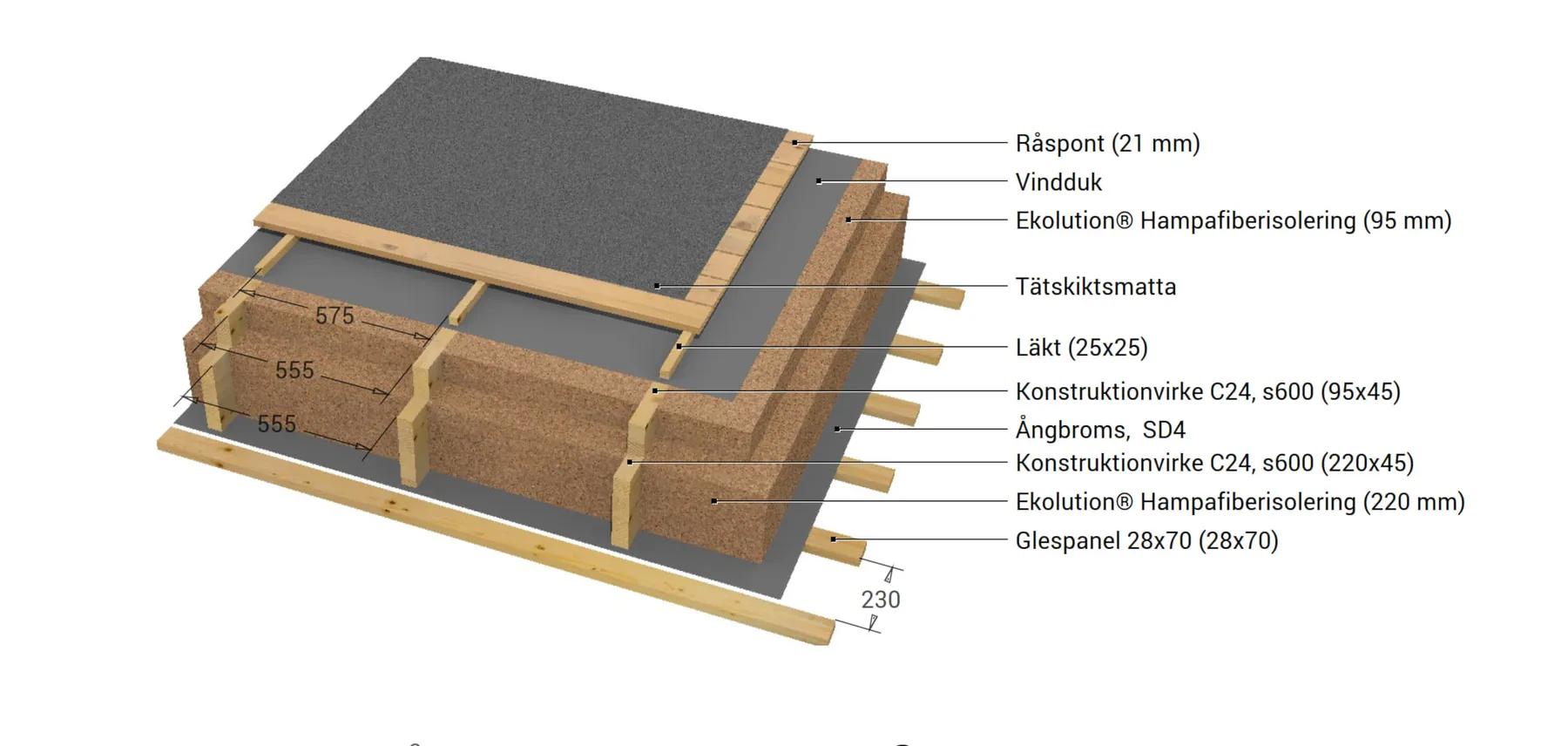

Ventiliuojamas šiltas stogas, ruloninė danga
- Hidroizoliacinė ruloninė danga
- Pakloto lentos 21 mm
- Grebėstai 25×25 (vėdinimo tarpas)
- Vėjo izoliacinė plėvelė
- Konstrukcinė mediena C24, s600 (95×45) su Ekolution® izoliacija 95 mm
- Konstrukcinė mediena C24, s600 (220×45) su Ekolution® izoliacija 220 mm
- Garų stabdymo plėvelė SD4
- Lubų grebėstai 28×70

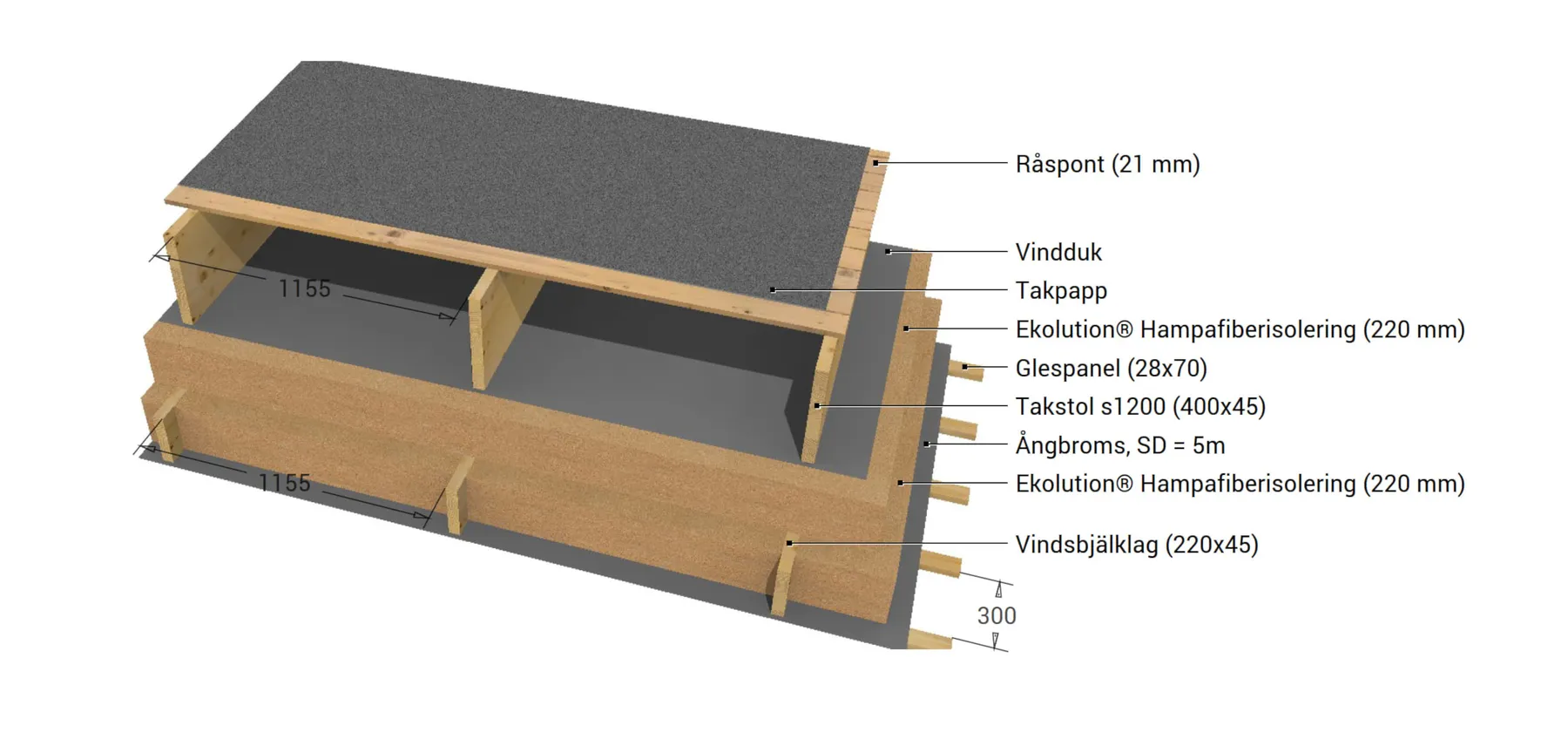

Ventiliuojamas šaltas stogas su palėpe
- Pakloto lentos 21 mm, ruloninė stogo danga, vėjo plėvelė
- Stogo santvaros s1200 (400×45)
- Du sluoksniai Ekolution® izoliacijos po 220 mm
- Palėpės perdangos sijos 220×45
- Garų stabdymo plėvelė, SD = 5 m
- Lubų grebėstai 28×70

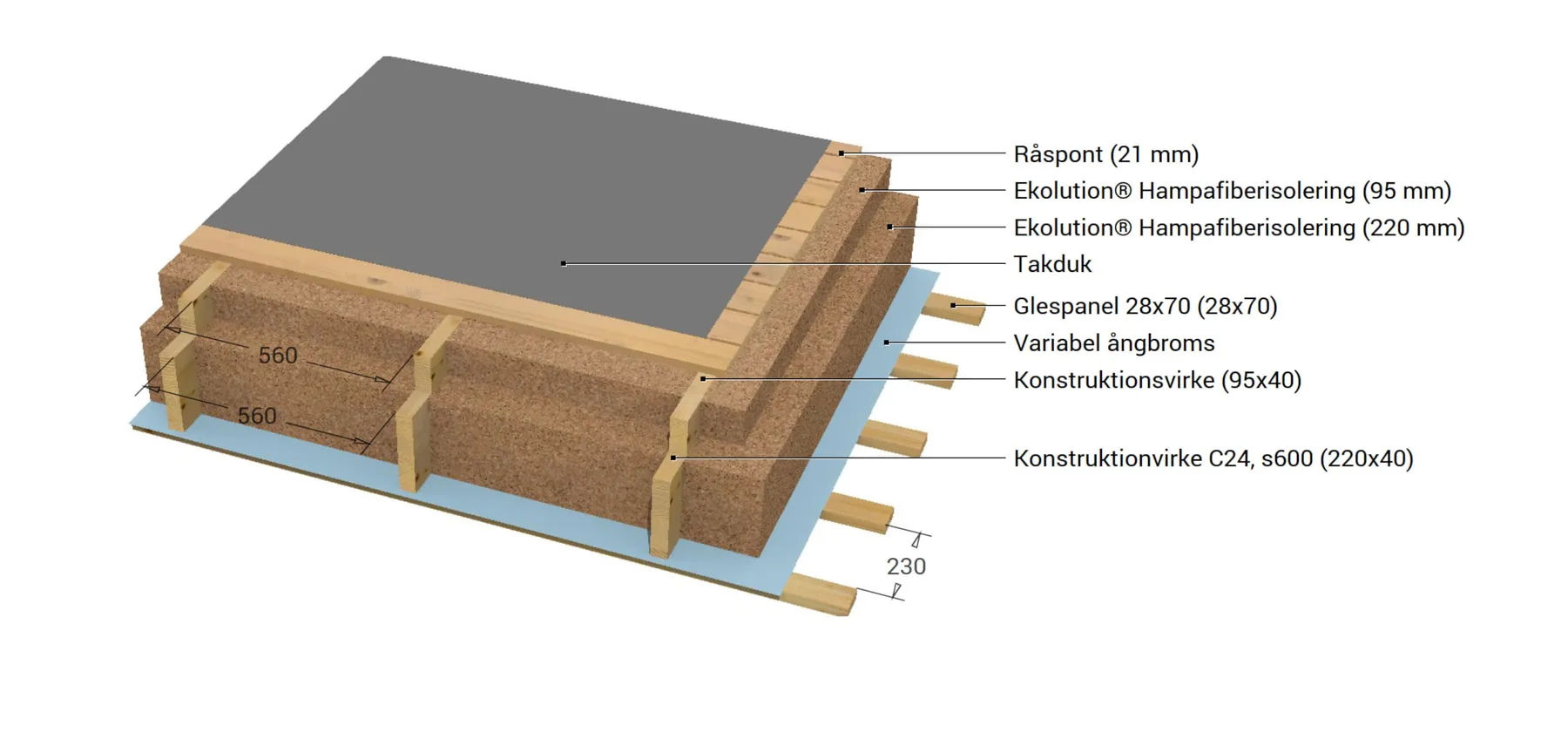

Neventiliuojamas šiltas (kompaktinis) stogas, ruloninė danga
- Pakloto lentos 21 mm su stogo membrana
- Ekolution® izoliacija 95 mm (konstrukcinė mediena 95×40)
- Ekolution® izoliacija 220 mm (konstrukcinė mediena C24, s600, 220×40)
- Kintamo pralaidumo garų stabdymo plėvelė
- Lubų grebėstai 28×70
Reikia detalių brėžinių?
Turime daugiau sprendimų biurams, pramoniniams pastatams ir senų pastatų renovacijai. Parašykite – atsiųsime detalius konstrukcijų brėžinius ir skaičiavimus.
